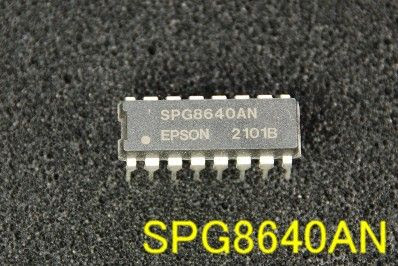

SPG8640AN 原発振600K ,64ステップ分周出力
設定端子ct4 0 0 0 0 1 1 1 1
ct5 0 0 1 1 0 0 1 1
ct1ct2ct3\ct6 0 1 0 1 0 1 0 1
000 600k 60k 6k 600 60 6 0.6 0.06
001 60k 6k 600 60 6 0.6 0.06 0.006
010 300k 30k 3K 300 30 3 0.3 0.03
011 200k 20k 2K 200 20 2 0.2 0.02
100 150k 15k 1.5K 150 15 1.5 0.15 0.015
101 120k 12k 1.2K 120 12 1.2 0.12 0.012
110 100k 10k 1.0K 100 10 1.0 0.1 0.01
111 50k 5k 0.5K 50 5 0.5 0.05 0.005
5V 100ppm
(16PIN DIP)
\2200

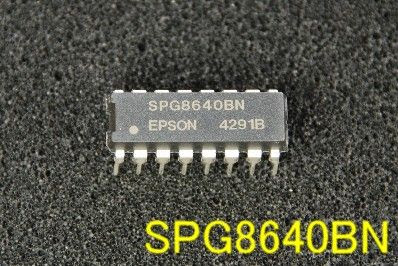

SPG8640BN 原発振1MHz ,64ステップ分周出力
設定端子 ct4 0 0 0 0 1 1 1 1
ct5 0 0 1 1 0 0 1 1
ct1ct2ct3\ct6 0 1 0 1 0 1 0 1
000 1M 100k 10k 1k 100 10 1 1/10
001 100k 10k 1k 100 10 1 1/10 1/100
010 500k 50k 5K 500 50 5 1/2 1/20
011 333.3k 33.3k 3.3K 333.3 33.3 3.33 1/3 1/30
100 250k 25k 2.5K 250 25 2.5 1/4 1/40
101 200k 20k 2.0K 200 20 2.0 1/5 1/50
110 166.6k 16.6k 1.6K 166.6 16.6 1.6 1/6 1/60
111 83.3k 8.3k 833.3 83.3 8.3 0.83 1/12 1/120
5V 100ppm
(16PIN DIP)
\2200

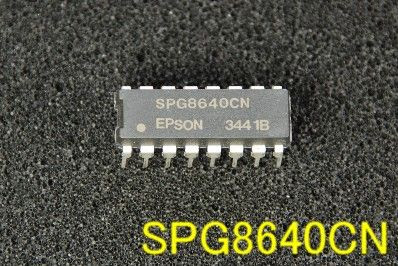

SPG8640CN 原発振768KHz ,ボーレート出力
CTL1 CTL2 CTL3 CTL4 CTL5 CTL6 出力周波数(fo) ボーレート出力例
(fo/16)
0 0 0 0 0 0 768KHz 48000bits/s
1 0 1 0 0 0 153.6KHz 9600bits/s
0 0 1 0 0 0 76.8KHz 4800bits/s
0 1 0 0 0 1 38.4KHz 2400bits/s
1 0 0 0 0 1 19.2KHz 1200bits/s
5V 100ppm
(16PIN DIP)
\2200

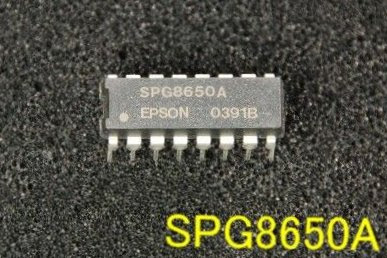

SPG8650A 原発振60KHz ,64ステップ分周出力
設定端子 ct4 0 0 0 0 1 1 1 1
ct5 0 0 1 1 0 0 1 1
ct1ct2ct3\ct6 0 1 0 1 0 1 0 1
000 60k 6k 600 60 6 0.6 0.06 0.006
001 6k 600 60 6 0.6 0.06 0.006 0.0006
010 30k 3k 300 30 3 0.3 0.03 0.003
011 20k 2k 200 20 2 0.2 0.02 0.002
100 15k 1.5k 150 15 1.5 0.15 0.015 0.0015
101 12k 1.2k 120 12 1.2 0.12 0.012 0.0012
110 10k 1k 100 10 1 0.1 0.01 0.001
111 5k 500 50 5 0.5 0.05 0.005 0.0005
5V 50ppm
(16PIN DIP)
\1900

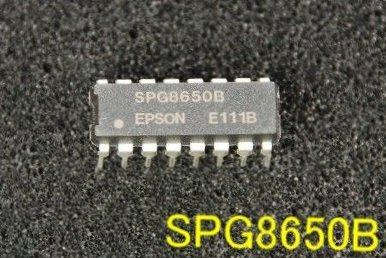

SPG8650B 原発振100KHz ,64ステップ分周出力
設定端子 ct4 0 0 0 0 1 1 1 1
ct5 0 0 1 1 0 0 1 1
ct1ct2ct3\ct6 0 1 0 1 0 1 0 1
000 100k 10k 1k 100 10 1 1/10 1/100
001 10k 1k 100 10 1 1/10 1/100 1/1000
010 50k 5k 500 50 5 1/2 1/20 1/200
011 33.3k 3.3k 333.3 33.3 3.3 1/3 1/30 1/300
100 25k 2.5k 250 25 2.5 1/4 1/40 1/400
101 20k 2k 200 20 2 1/5 1/50 1/500
110 16.6k 1.66k 166.6 16.6 1.6 1/6 1/60 1/600
111 8.3k 833.3 83.33 8.3 0.83 1/12 1/120 1/1200
5V 50ppm
(16PIN DIP)
\1900

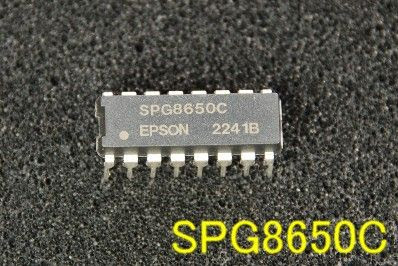

SPG8650C 原発振96KHz ,ボーレート出力
CTL1 CTL2 CTL3 CTL4 CTL5 CTL6 出力周波数(fo) ボーレート出力例
(fo/16)
0 0 0 0 0 0 96.0KHz 6000bits/s
1 0 1 0 0 0 19.2KHz 1200bits/s
0 0 1 0 0 0 9.6KHz 600bits/s
0 1 0 0 0 1 4.8KHz 300bits/s
0 1 1 0 0 1 3.2KHz 200bits/s
1 0 0 0 0 1 2.4KHz 150bits/s
1 1 0 0 0 1 1.6KHz 100bits/s
1 1 1 0 0 1 0.8KHz 50bits/s
5V 50ppm
(16PIN DIP)
\1550

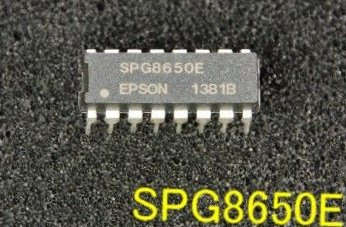

SPG8650E 原発振32.768KHz ,64ステップ分周出力 ,32768,
設定端子 ct4 0 0 0 0 1 1 1 1
ct5 0 0 1 1 0 0 1 1
ct1ct2ct3\ct6 0 1 0 1 0 1 0 1
000 32768 3276.8 327.68 32.768 3.2768 0.32768 0.03276 0.00327
001 3276.8 327.68 32.768 3.2768 0.32768 0.03276 0.00327 0.00032
010 16384 1638.4 163.84 16.384 1.6384 0.1638 0.01638 0.00163
011 10922.6 1092.26 109.226 10.9226 1.09226 0.1092 0.01092 0.00109
100 8192 819.2 81.92 8.192 0.8192 0.08192 0.00819 0.00081
101 6553.6 655.36 65.536 6.5536 0.6553 0.0655 0.00655 0.00065
110 5461.3 546.13 54.613 5.4163 0.54163 0.05416 0.00541 0.00054
111 2730.6 273.06 27.306 2.7306 0.2736 0.0273 0.00273 0.00027
(注)下位の桁は省略してあります。
5V 50ppm
(16PIN DIP)
\1500

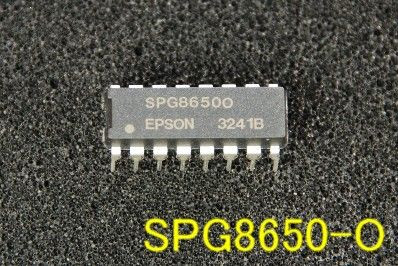

SPG8650-O 64ステップ分周器
CTL1 CTL2 CTL3 分周比
0 0 0 1/1
0 0 1 1/10
0 1 0 1/2
0 1 1 1/3
1 0 0 1/4
1 0 1 1/5
1 1 0 1/6
1 1 1 1/12
X
CTL4 CTL5 CTL6 分周比
0 0 0 1/1
0 0 1 1/10
0 1 0 1/100
0 1 1 1/1K
1 0 0 1/10K
1 0 1 1/100K
1 1 0 1/1M
1 1 1 1/10M
5V 分周回路
(16PIN DIP)
\1000

SPG8651E 原発振32.768KHz ,64ステップ分周出力 ,32768,
設定端子 ct4 0 0 0 0 1 1 1 1
ct5 0 0 1 1 0 0 1 1
ct1ct2ct3\ct6 0 1 0 1 0 1 0 1
000 32768 3276.8 327.68 32.768 3.2768 0.32768 0.03276 0.00327
001 3276.8 327.68 32.768 3.2768 0.32768 0.03276 0.00327 0.00032
010 16384 1638.4 163.84 16.384 1.6384 0.1638 0.01638 0.00163
011 10922.6 1092.26 109.226 10.9226 1.09226 0.1092 0.01092 0.00109
100 8192 819.2 81.92 8.192 0.8192 0.08192 0.00819 0.00081
101 6553.6 655.36 65.536 6.5536 0.6553 0.0655 0.00655 0.00065
110 5461.3 546.13 54.613 5.4163 0.54163 0.05416 0.00541 0.00054
111 2730.6 273.06 27.306 2.7306 0.2736 0.0273 0.00273 0.00027
(注)下位の桁は省略してあります。
5V 5ppm 原発振32.768KHz ,64ステップ分周出力
(16PIN DIP)
\1600
